Модельный ряд
Наименование |
Производительность кг.с.в./ч* (м3/ч) |
Диаметр шнека (мм) |
Количество шнеков (шт) |
Потребляемая мощность (кВт) |
Габаритные размеры: |
Масса (кг) |
|||
концентрация исходного осадка 10000 мг/л |
концентрация исходного осадка 50000 мг/л |
длина (мм) |
ширина (мм) |
высота (мм) |
|||||
НКОО-ОШ-50-1 |
1 (0,1) |
4 (0,08) |
50 |
1 |
0,2 |
1100 |
750 |
1100 |
65 |
НКОО-ОШ -100-1 |
3 (0,3) |
10 (0,2) |
100 |
1 |
0,6 |
1850 |
760 |
1200 |
175 |
НКОО-ОШ -130-1 |
6 (0,6) |
20 (0,4) |
130 |
1 |
0,6 |
2000 |
760 |
1200 |
180 |
НКОО-ОШ -130-2 |
12 (1,2) |
40 (0,8) |
130 |
2 |
0,7 |
2100 |
760 |
1200 |
260 |
НКОО-ОШ -200-1 |
12 (1,2) |
40 (0,8) |
200 |
1 |
0,9 |
2600 |
700 |
1400 |
500 |
НКОО-ОШ -200-2 |
24 (2,4) |
80 (1,6) |
200 |
2 |
1,1 |
2600 |
950 |
1400 |
750 |
НКОО-ОШ -300-1 |
30 (3) |
100 (2) |
300 |
1 |
1,2 |
3250 |
950 |
1550 |
750 |
НКОО-ОШ -300-2 |
60 (6) |
200 (4) |
300 |
2 |
1,8 |
3250 |
1250 |
1550 |
1200 |
НКОО-ОШ -300-3 |
90 (9) |
300 (6) |
300 |
3 |
2,4 |
3600 |
1600 |
1550 |
1700 |
НКОО-ОШ -350-1 |
60 (6) |
200 (4) |
350 |
1 |
2,2 |
3850 |
1150 |
2250 |
1000 |
НКОО-ОШ -350-2 |
120 (12) |
400 (8) |
350 |
2 |
4 |
4150 |
1550 |
2250 |
1500 |
НКОО-ОШ -350-3 |
180 (18) |
600 (12) |
350 |
3 |
6,3 |
4450 |
2000 |
2250 |
2000 |
НКОО-ОШ -350-4 |
240 (24) |
800 (16) |
350 |
4 |
8,7 |
4850 |
2400 |
2250 |
2500 |
НКОО-ОШ -400-1 |
90 (9) |
300 (6) |
400 |
1 |
4,7 |
4650 |
1150 |
2700 |
1250 |
НКОО-ОШ -400-2 |
180 (18) |
600 (12) |
400 |
2 |
7,8 |
5000 |
1750 |
2700 |
1875 |
НКОО-ОШ -400-3 |
270 (27) |
900 (18) |
400 |
3 |
11,2 |
5350 |
2350 |
2700 |
2500 |
НКОО-ОШ -400-4 |
360 (36) |
1200 (24) |
400 |
4 |
15,1 |
5850 |
3000 |
2700 |
3150 |
*килограмм сухого вещества в час |
Материал изготовления:
Корпус AISI304
Шнек и вал AISI304
Cистема помывки ПВХ
Мешалка AISI304
Комплект поставки:
Установка
Шкаф управления
Система промывки
Мешалка
Дополнительно комплектуется:
Насос подачи осадка
Комплекс приготовления реагента
Рама для установки на любую высоту
Шнековые обезвоживатели
Серия НКОО-ОШ
Предоставим Технико-коммерческое предложение в течении 30 мин
Напишите нам в чат WhatsApp | Telegram
1. Менеджер уточнит у вас информацию
2. Если требуется подбор модели, передаст информацию Инженеру
3. Сформирует предложение с техническими характеристиками и фотографиями
4. Направит ТКП

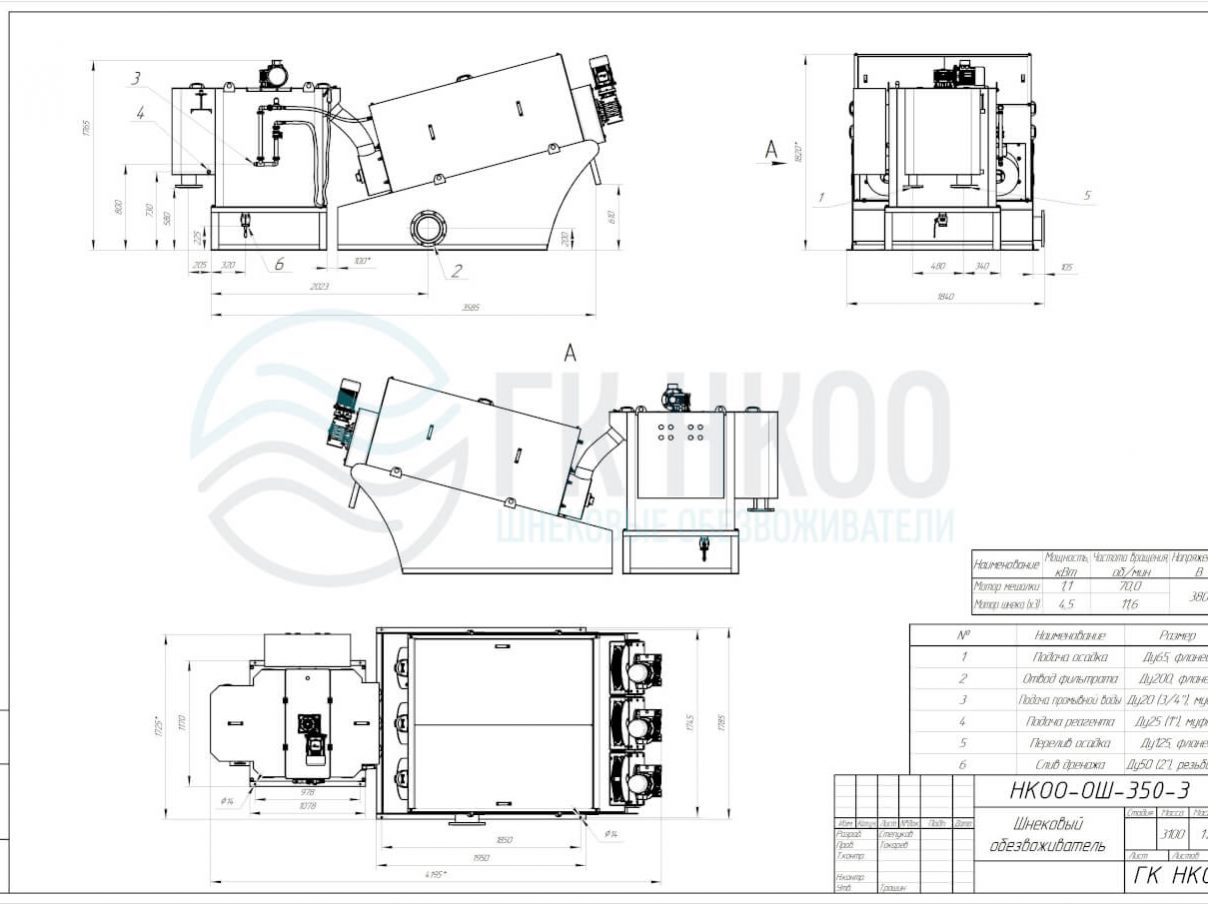

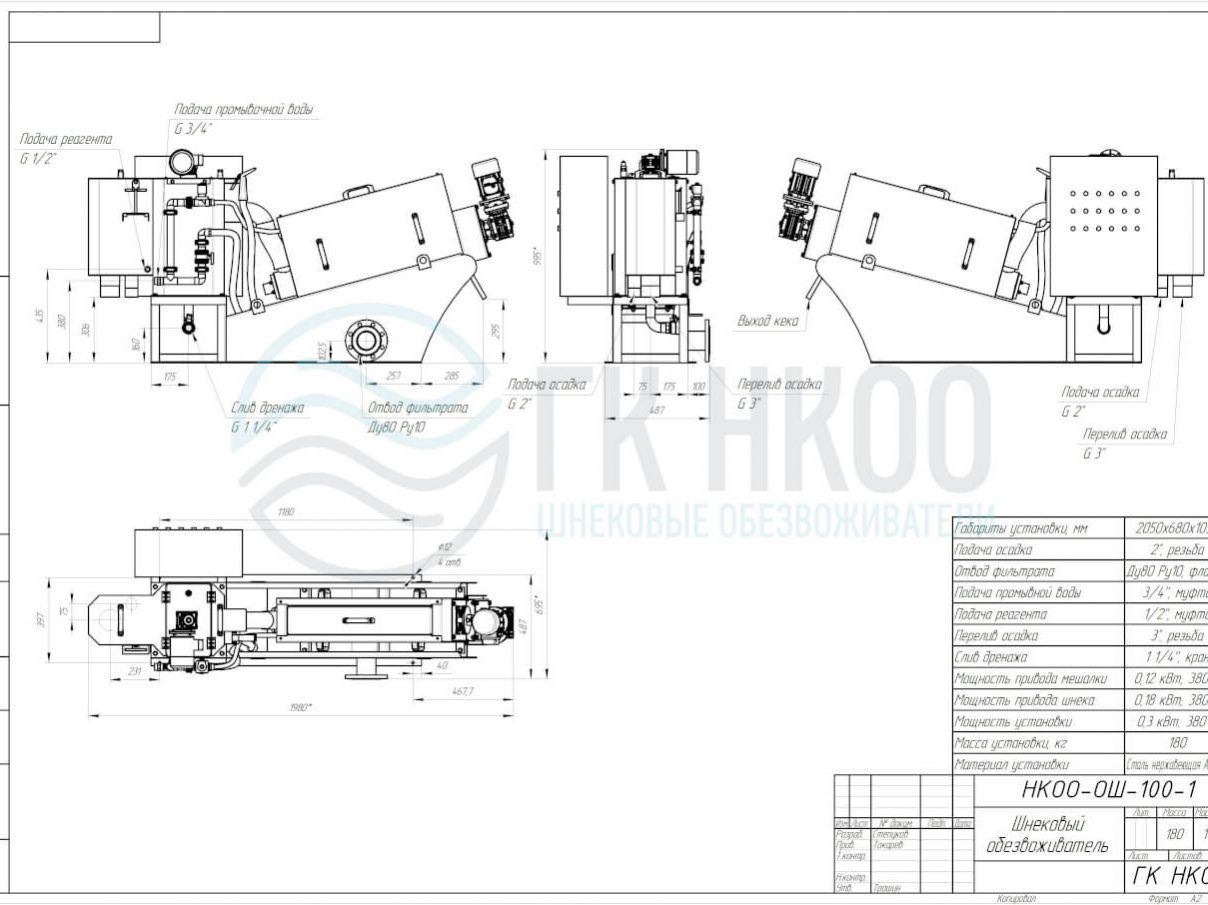

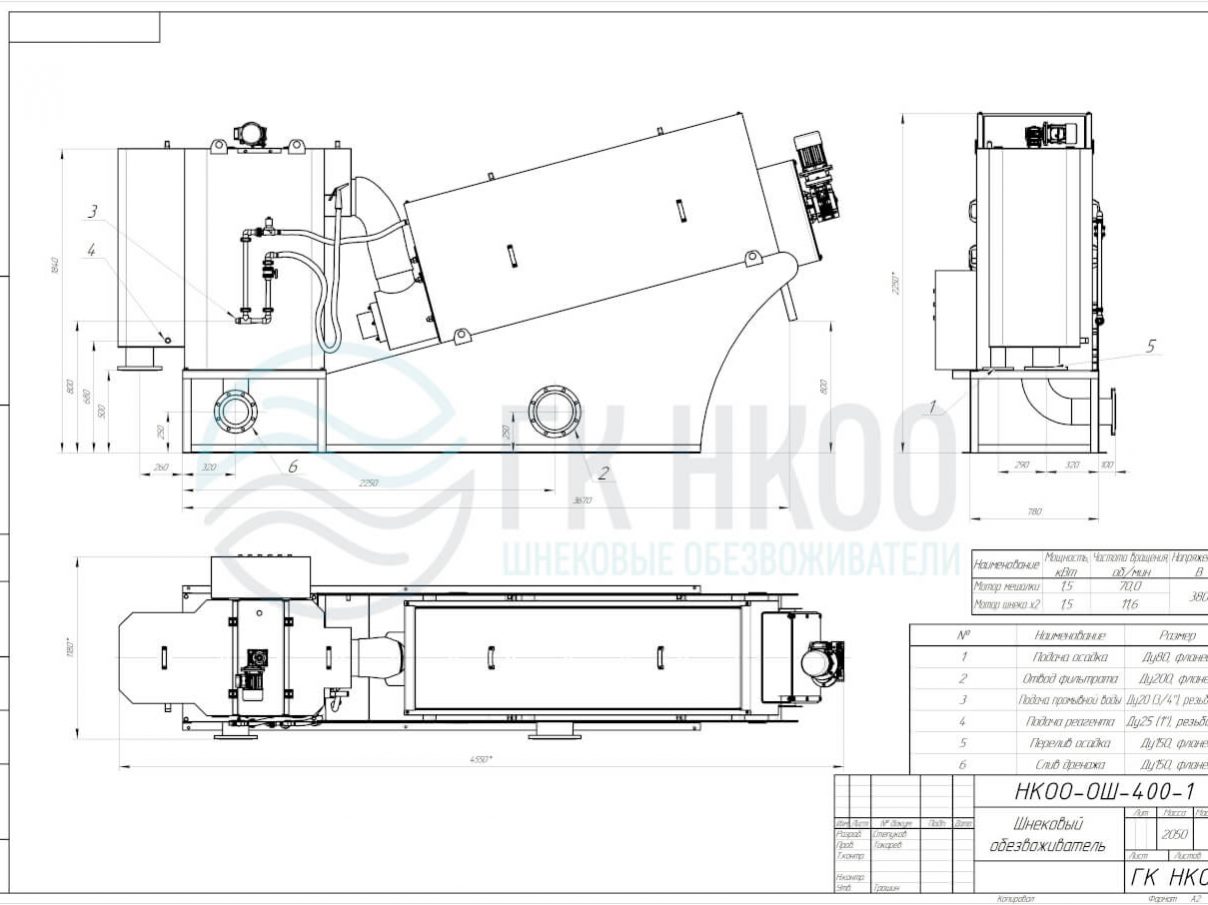

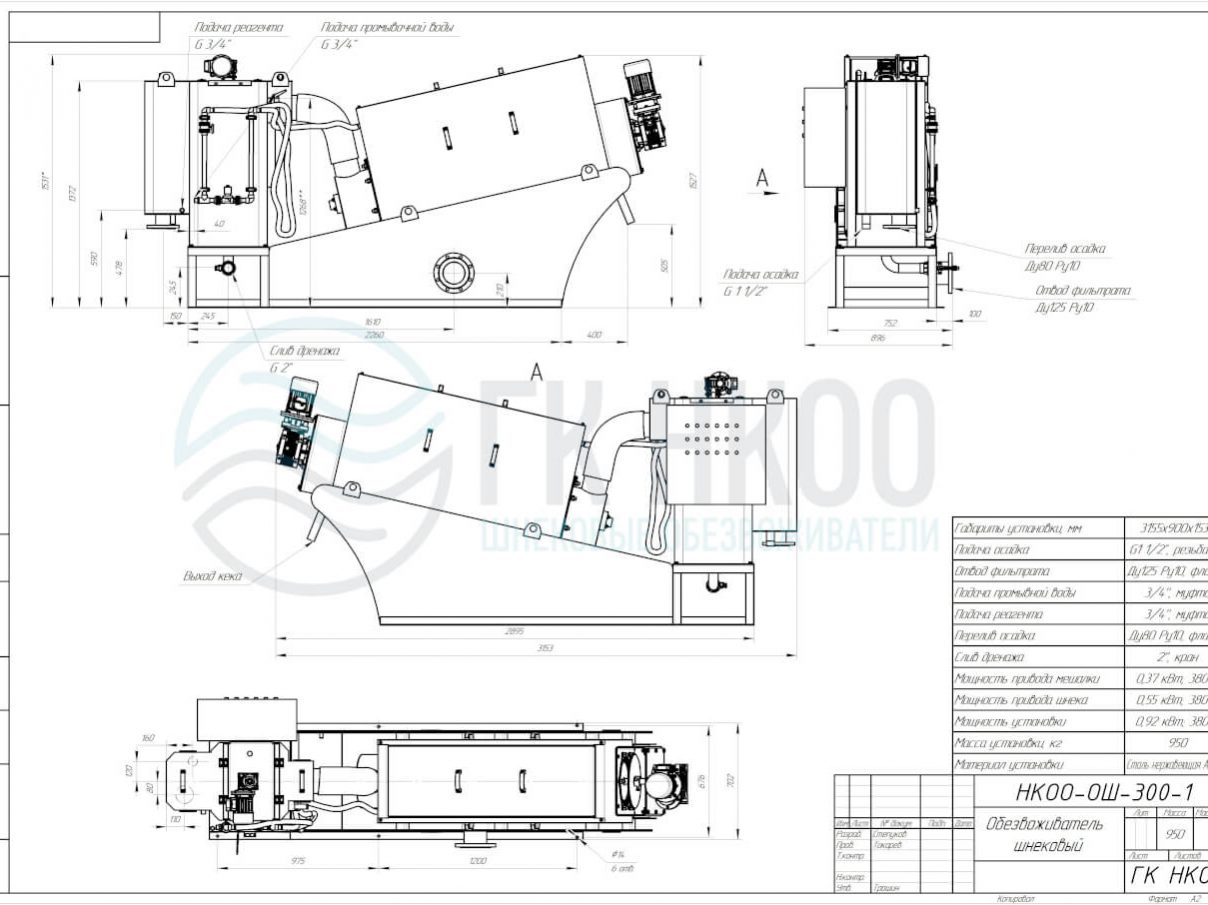

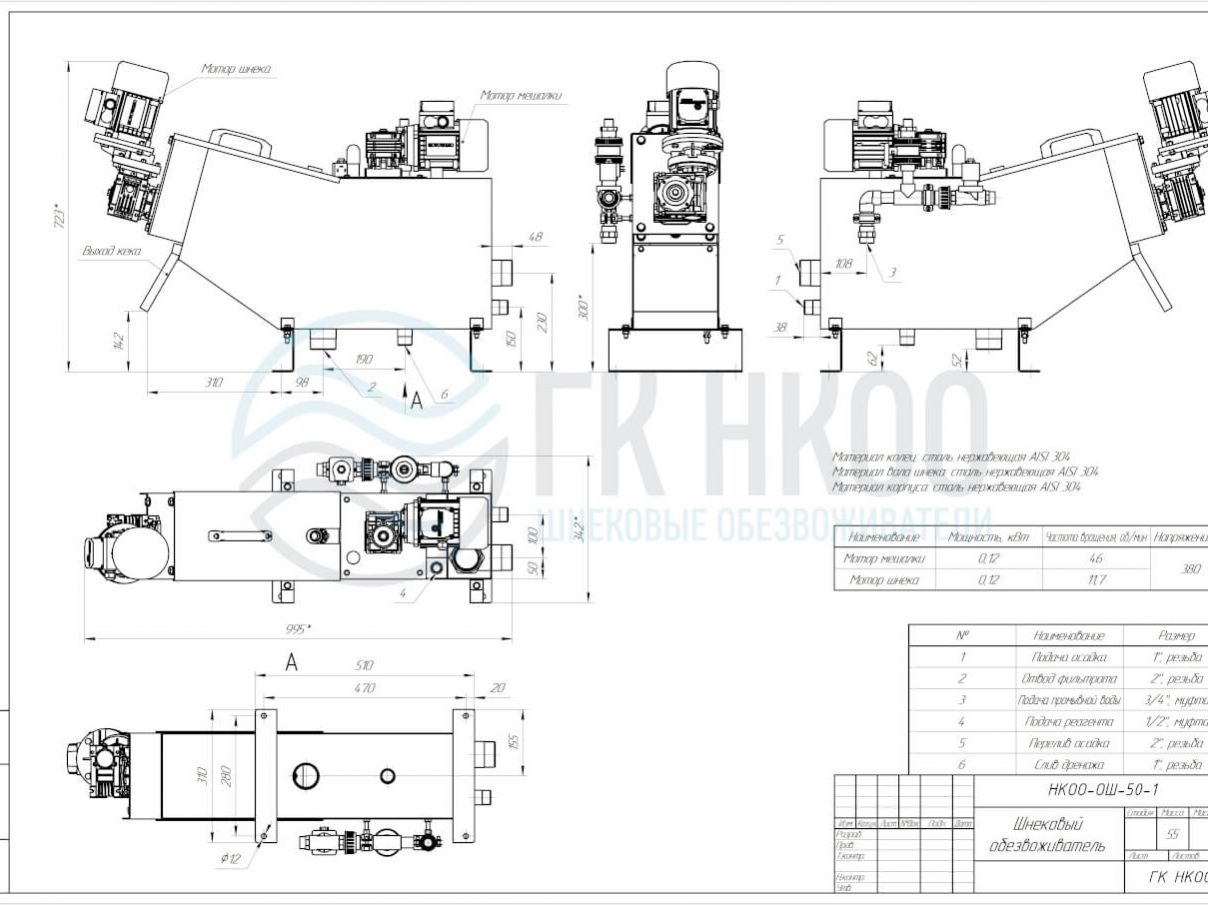

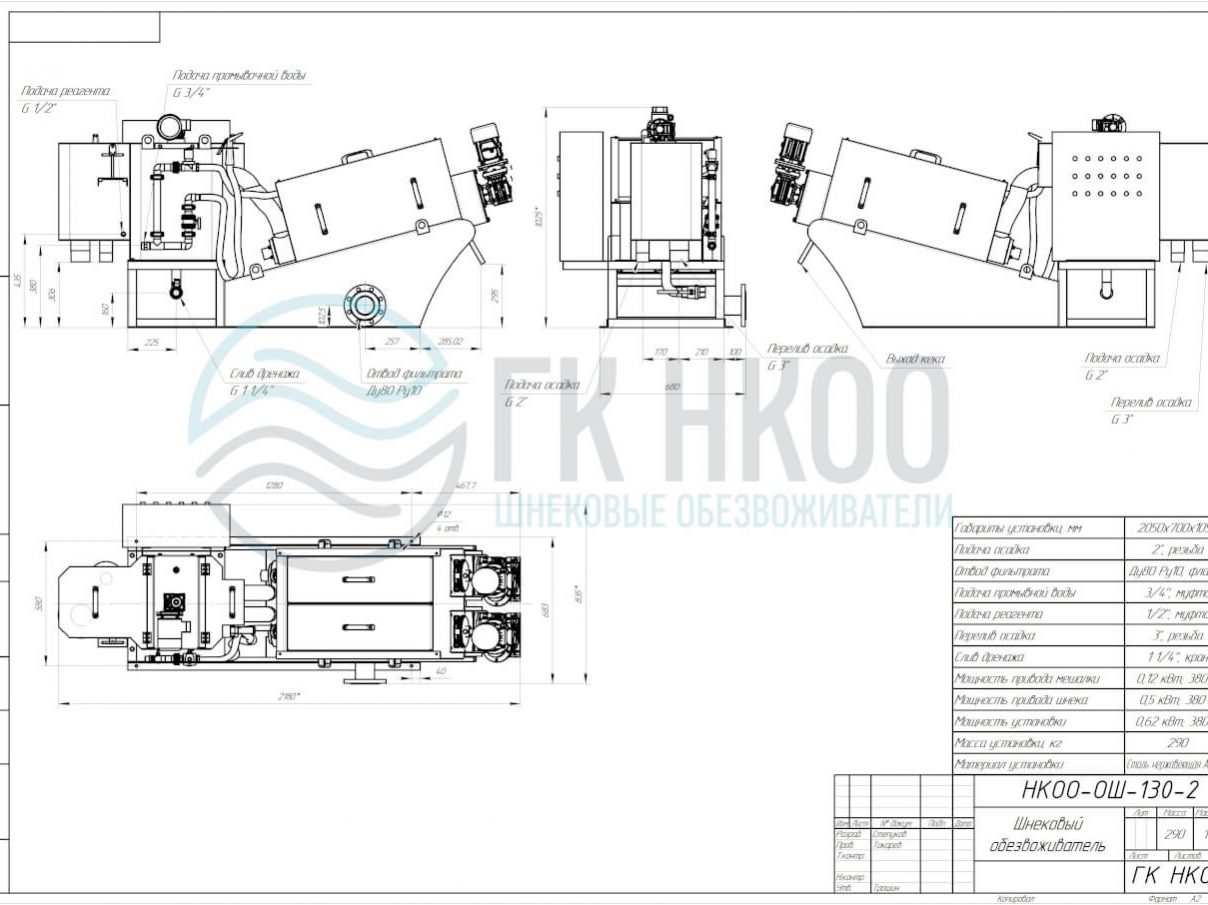

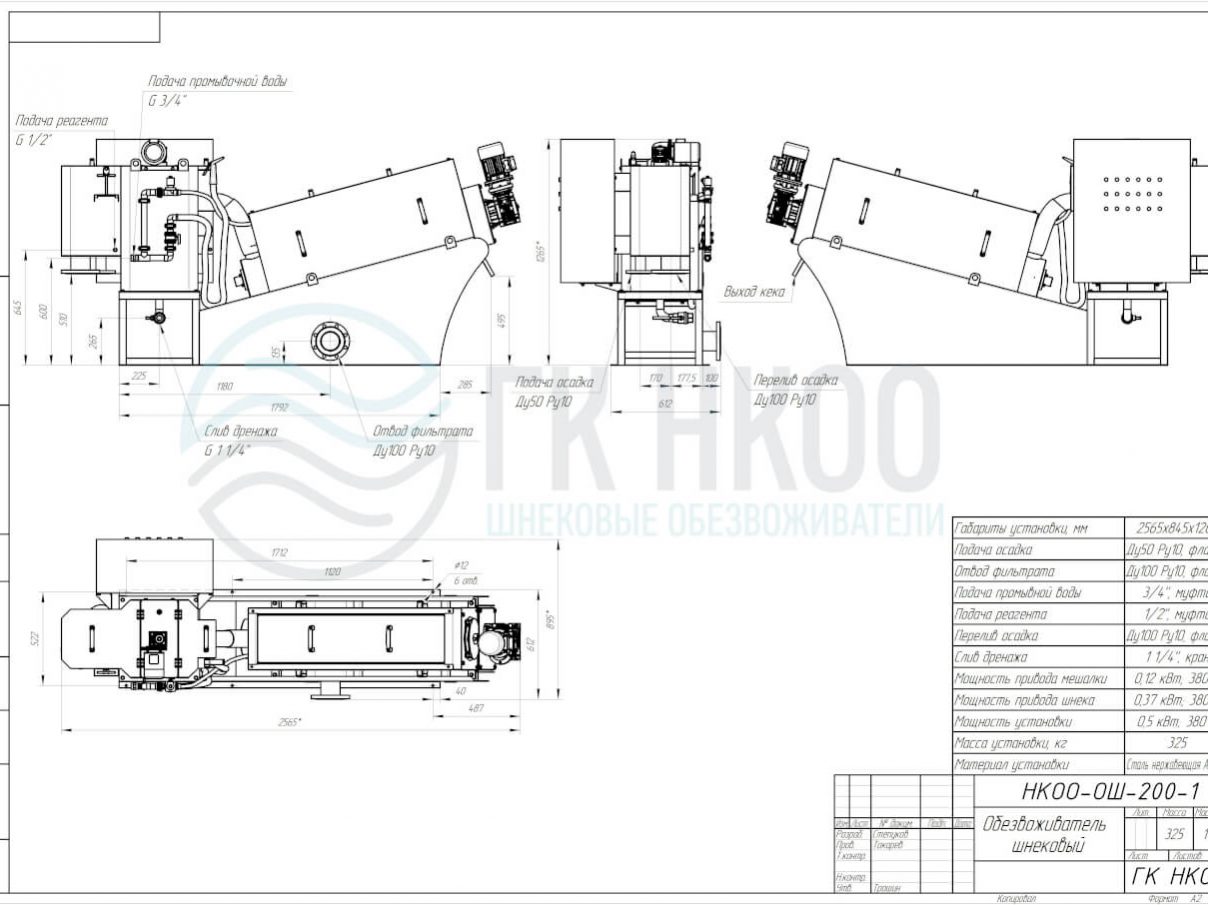

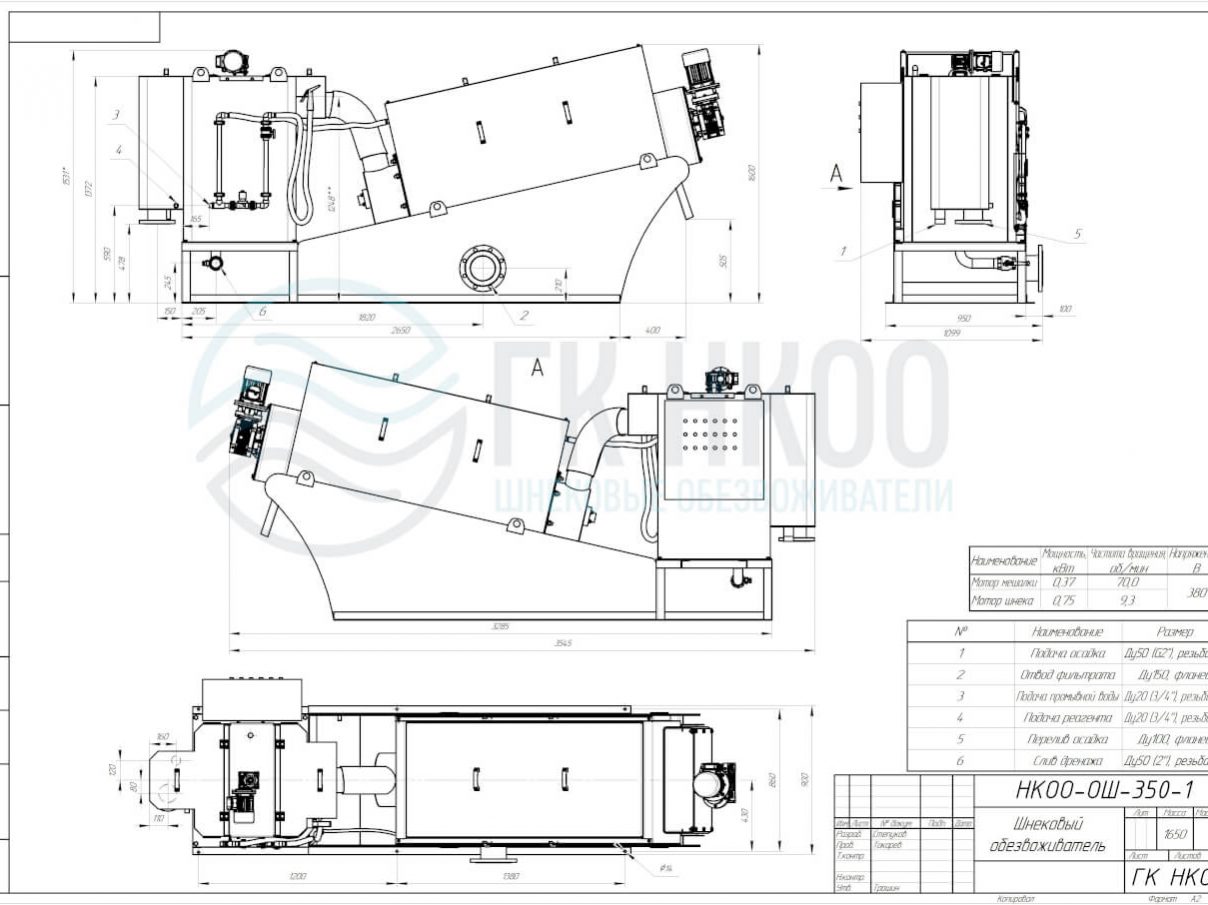

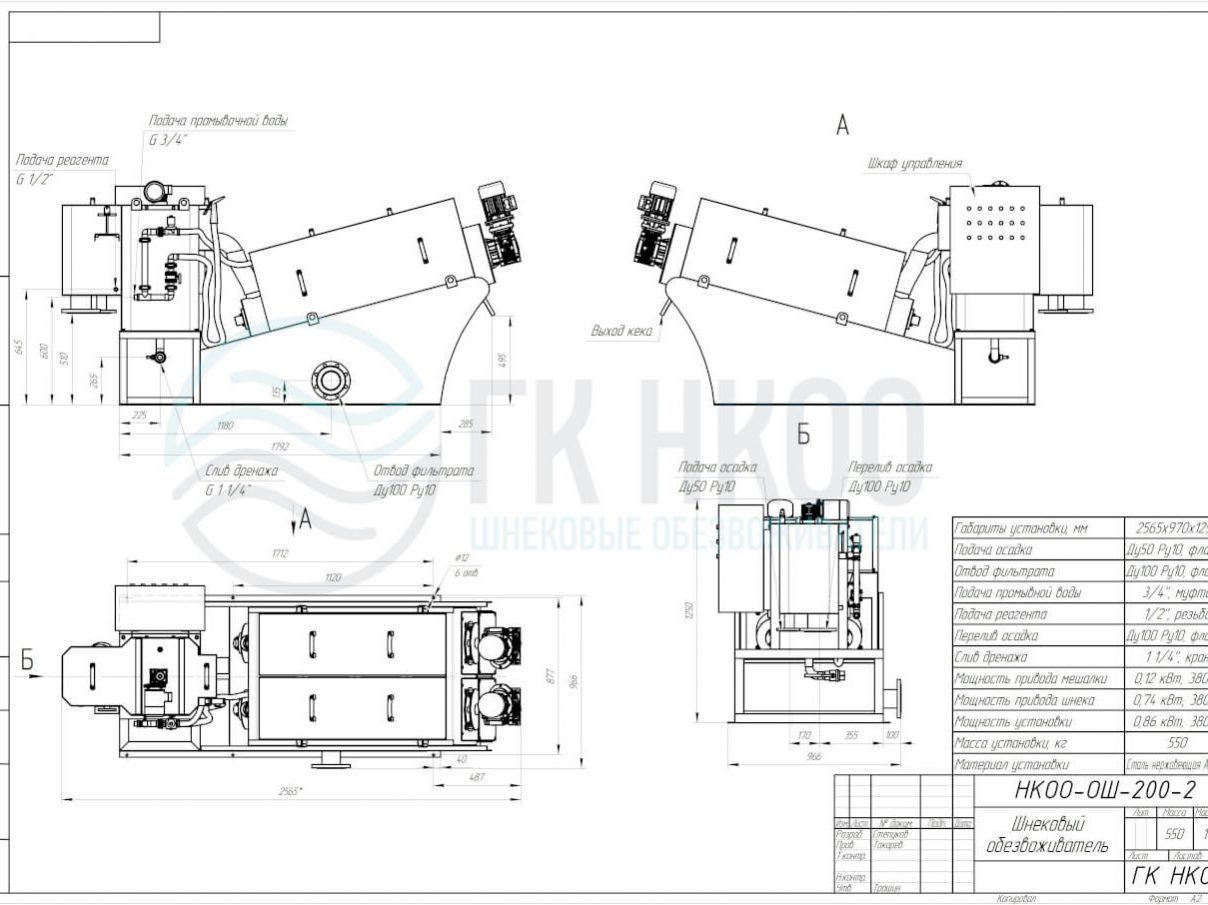

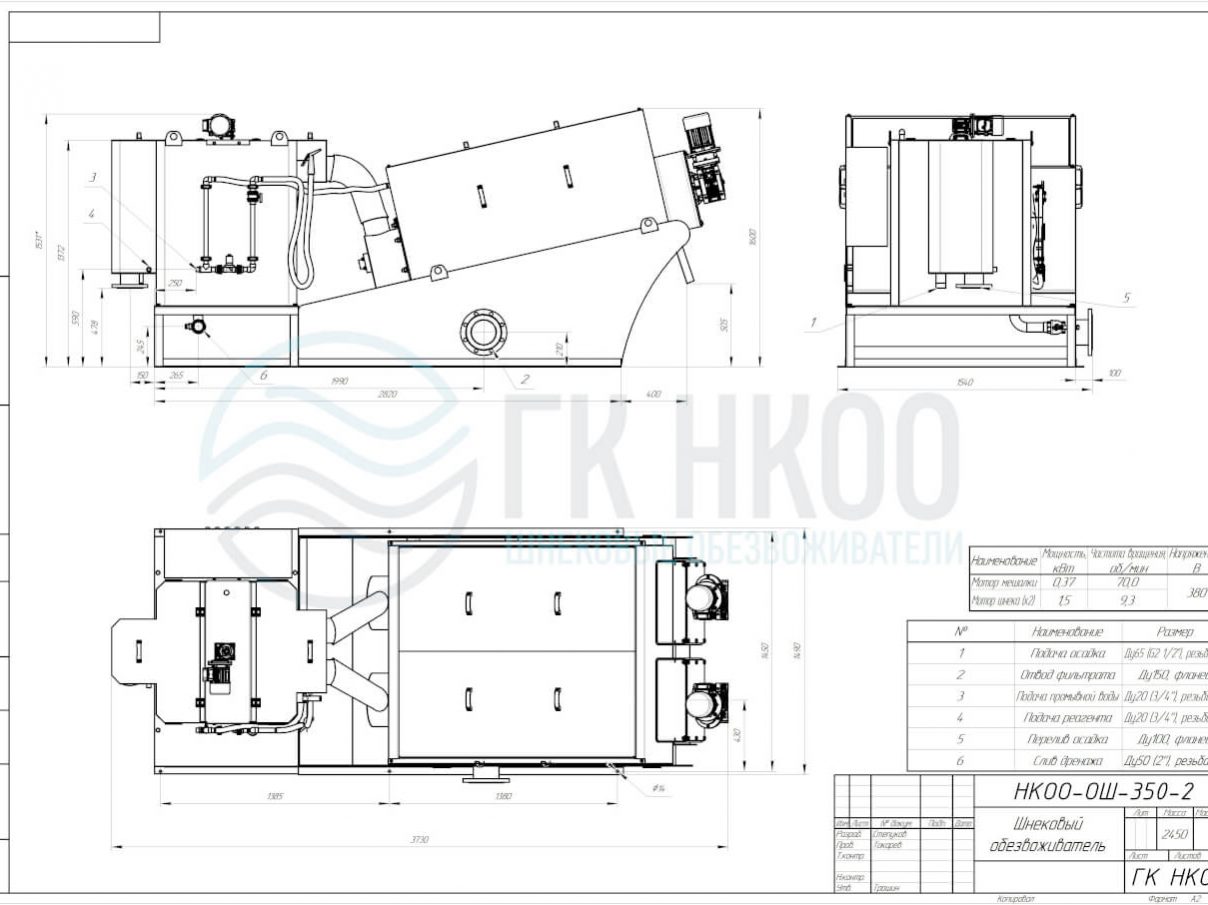

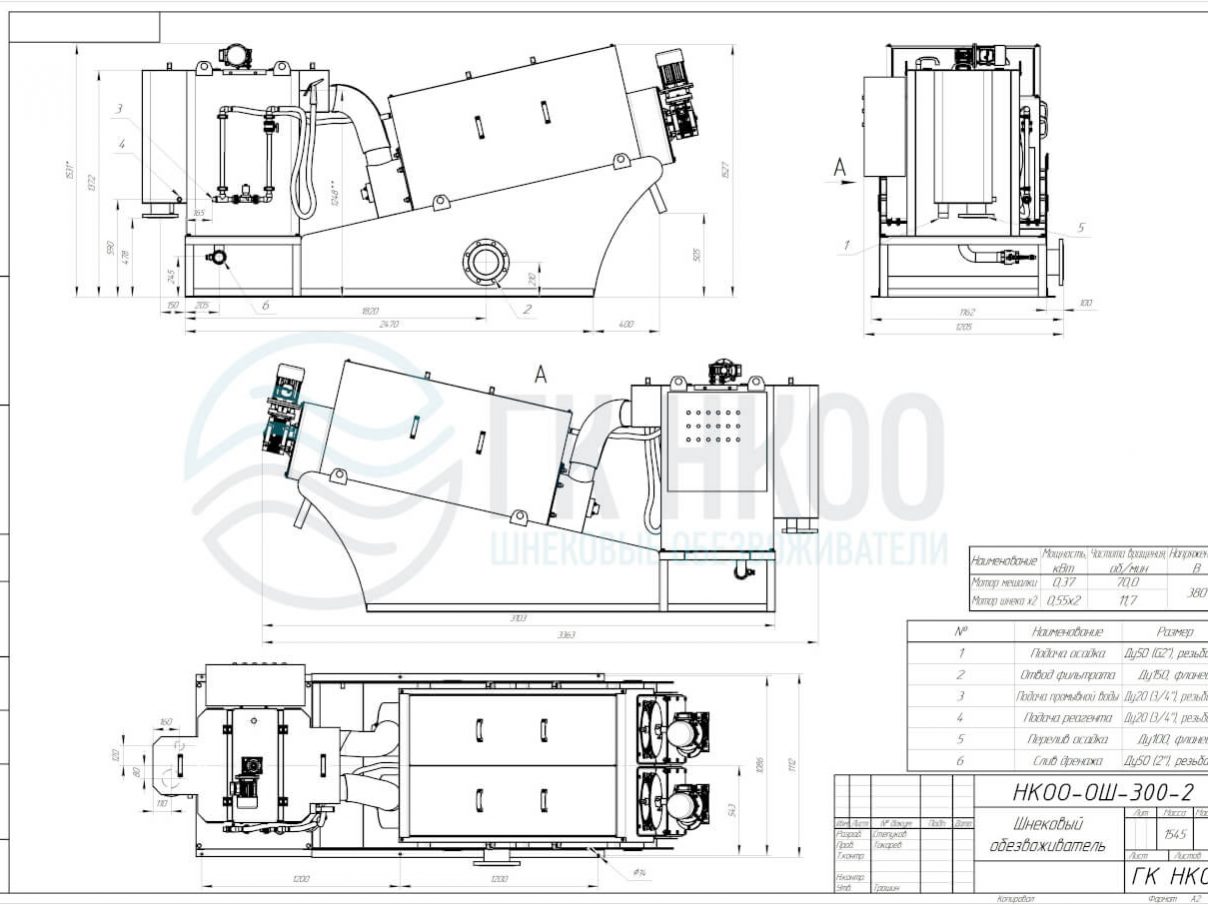

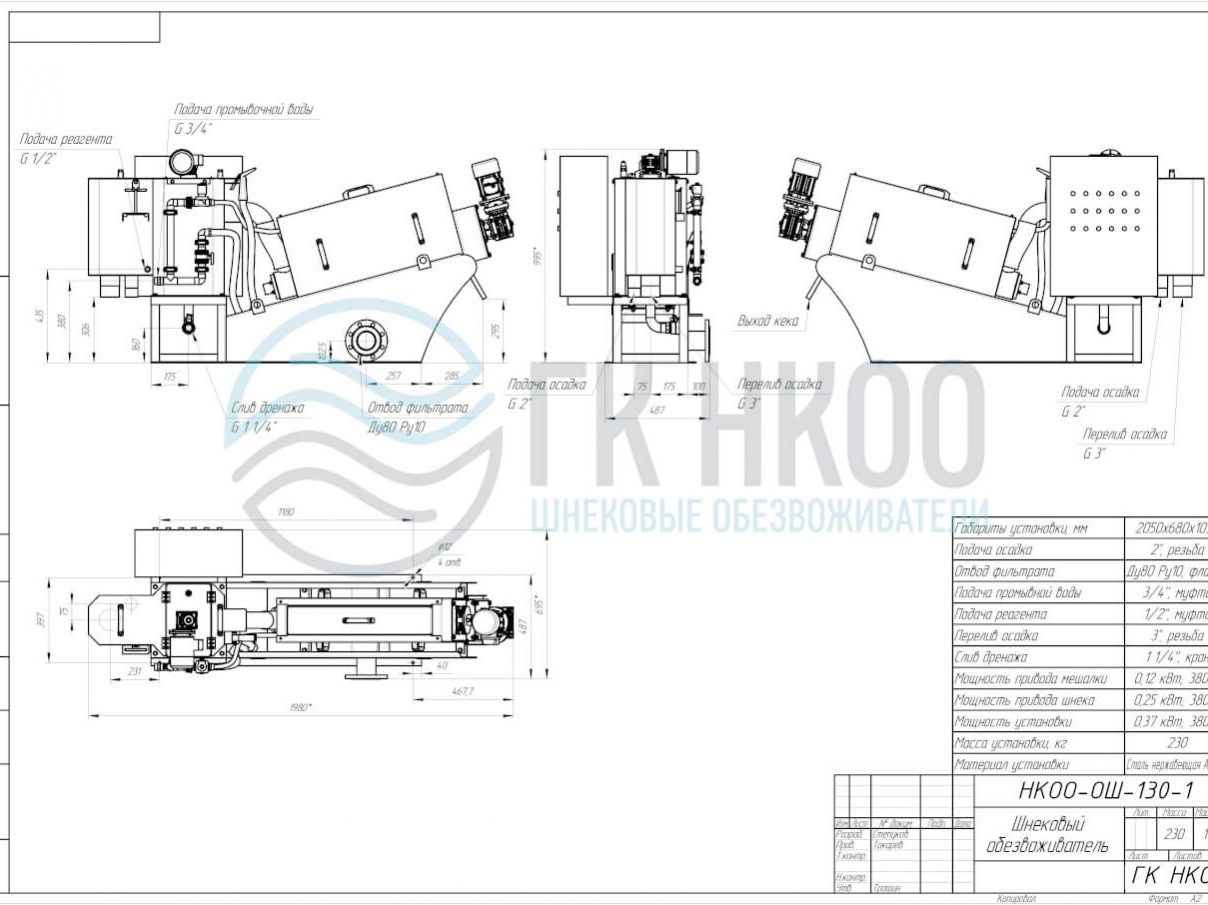

Эскизы шнекового обезвоживателя
Более подробную конструкторскую документацию вы можете запросить на почте.
Применение, Принцип работы
Область применения.
Шнековый обезвоживатель НКОО-ОШ предназначен для обезвоживания любых видов осадков, образовавшихся в процессе очистки сточных вод – хозяйственно-бытовых, промышленных, сельскохозяйственных и др.
Установка предназначена для обезвоживания осадков с концентрацией взвешенных частиц от 2000мг/л до 35000мг/л. Обезвоженный осадок имеет влажность 81% и меньше, в зависимости от состава сточных вод.
Установка имеет встроенную зону сгущения, что предотвращает необходимость дополнительного оборудования для сгущения осадка (илоуплотнитель) и позволяет обезвоживать осадок с низкой концентрацией взвешенных веществ (от 2000мг/л).
Oбезвоживатель имеет конструкцию, которая предотвращает засорение барабана, таким образом, отпадает потребность в больших объемах промывной воды.
Установка не имеет высоконагружаемых и высокооборотных узлов, что обеспечивает надежность конструкции. Шнековый обезвоживатель отличается низким уровнем шума и вибрации.
Установка потребляет на порядок меньше электроэнергии и воды, чем какие-либо другие системы обезвоживания.
Незначительные габариты и вес шнекового обезвоживателя позволяют компактно разместить установку на очистных сооружениях.
Установка работает в автоматическом режиме и не требует постоянного присутствия обслуживающего персонала.
Шнековый degidrator осадка
Шнековый дегидратор – оборудование, предназначенное для механического осушения различных видов осадка (шламовых вод), образующихся в процессе очистки хозяйственных и промышленных стоков предприятий, а также активного ила сооружений биологической очистки.
Благодаря шнековому дегидратору объем шлама может быть максимально сокращен из отстойников, флотационных установок или аэротенков для удобства дальнейшего хранения или утилизации.
Установка подходит для обезвоживания осадка с концентрацией взвешенных веществ от 2 000 мг/л до 50 000 мг/л. Такой прибор имеет камеру сгущения шлама, куда подается флокулянт и перерабатывается осадок с низкой концентрацией взвешенных веществ.
После прохождения через обезвоживатель влажность осадка составляет не более 80% и зависит от состава сточных вод.
Шнековая машина – дегидратор может работать как в ручном так и в автоматическом режиме. Вся установка имеет компактные размеры, проста в эксплуатации и обслуживании.
Особенности шнекового обезвоживателя осадка
- Шнековый дегидратор предназначен для обезвоживания любых видов осадков образовавшихся в процессе очистки сточных вод – хозяйственно-бытовых, промышленных, сельскохозяйственных и др.
- Установка предназначена для обезвоживания осадков с концентрацией взвешенных частиц от 2000мг/л до 35000мг/л. Обезвоженный осадок имеет влажность 81% и меньше, в зависимости от состава сточных вод.
- Установка имеет встроенную зону сгущения, что предотвращает необходимость дополнительного оборудования для сгущения осадка (илоуплотнитель) и позволяет обезвоживать осадок с низкой концентрацией взвешенных веществ (от 2000мг/л).
- Дегидратор имеет конструкцию, которая предотвращает засорение барабана, таким образом, отпадает потребность в больших объемах промывной воды.
- Установка не имеет высоконагружаемых и высокооборотных узлов, что свидетельствует о надежности конструкции. Дегидратор отличается низким уровнем шума и вибрации.
- Установка потребляет на порядок меньше электроэнергии и воды, чем какие либо другие системы обезвоживания.
- Незначительные габариты и вес шнекового дегидратора позволяют компактно разместить установку на очистных сооружениях.
- Установка работает в автоматическом режиме и не требует постоянного присутствия обслуживающего персонала.
Принцип работы
Исходный осадок подается в дозирующую емкость обезвоживателя, откуда самотеком направляется в емкость флокуляции, оснащенную электрической мешалкой. В емкости флокуляции происходит смешение осадка с раствором флокулянта для улучшения его влагоотдающих свойств.
Сфлокулированный осадок поступает по подающей трубе в обезвоживающий барабан, где он продвигается от зоны сгущения к зоне отжима.
Внешняя часть барабана образована комплектом чередующихся подвижных и неподвижных колец, внутренняя включает шнек, шаг витков которого уменьшается от зоны сгущения к зоне отжима. В зоне сгущения отделение фильтрата обеспечивается под действием силы тяжести, а в зоне отжима – за счет избыточного давления, возникающего вследствие уменьшения шага витков шнека и наличия зазора между окончанием шнека и прижимной пластиной.
Регулировка зазора позволяет оптимизировать процесс обезвоживания осадка. Образующийся фильтрат отводится в поддон, откуда самотеком направляется на сброс. Обезвоженный осадок выгружается в контейнер.
Наличие подвижных колец обеспечивает самоочищение обезвоживающего барабана. Также предусмотрена система автоматической промывки внешней поверхности барабана чистой водой. Таким образом, процессы обезвоживания и очищения обезвоживающего барабана производятся одновременно и непрерывно.
Принцип обезвоживания
Принцип работы шнекового обезвоживания состоит из нескольких этапов, а именно:
- после обработки флокулянтом, осадок подается в обезвоживающий барабан;
- в процессе обезвоживания фильтрат вытекает из зазоров между кольцами;
- ширина зазоров уменьшается в направлении выхода кека, от большей в зоне сгущения до меньшей в зоне обезвоживания;
- шаг витков шнека так же уменьшается, создавая давление в зоне обезвоживания, в то время как объем уменьшается;
- на конце шнека установлена пластина-регулятор, которая регулирует внутреннее давление в барабане;
- осадок автоматически подается на обезвоживание с помощью встроенного таймера в установке в отделение для обработки флокулянтом.
- После обработки осадок направляется в обезвоживающий барабан. В процессе обезвоживания образуется кек (сбрасывается в контейнер) и фильтрат (направляется на дальнейшую очистку).
Комплектация и его составляющие
Шнековый обезвоживатель осадка состоит из :
- обезвоживающего барабана,
- дозирующей емкости,
- емкости флокуляции,
- шкафа управления.
Обезвоживающий барабан обеспечивает сгущение и обезвоживание осадка, после чего в дозирующей емкости необходимое количество осадка поступает через V-образный переток в емкость флокуляции, где осадок смешивается с реагентом. Шкаф управления отвечает за контроль работы системы в ручном или автоматическом режиме.
Сравнительная таблица обезвоживающих установок:
Метод обезвоживания |
|||||
Характеристики |
Шнековый обезвоживатель |
Ленточный пресс-фильтр |
Декантер |
Центрифуга |
Фильтр пресс |
Обезвоживание осадка с низкой концентрацией |
+ |
Нежелат. |
Нежелат. |
Возможно |
— |
Присутствие масла |
+ |
— |
— |
Нежелат. |
— |
Промывочная вода |
Минимум |
Много |
Средне |
Мало |
Средне |
Энергопотребление |
Низкое |
Средне |
Средне |
Высокое |
Высокое |
Непрерывный процесс (24 ч) |
+ |
— |
Нежелат. |
— |
— |
Шум |
Низкий |
Высокий |
Высокий |
Высокий |
Средний |
Вибрация |
Низкая |
Большая |
Высокий |
Большая |
Средне |
Илоуплотнитель |
Не нужен |
Обязательно |
Возможно |
Обязательно |
Возможно |
Габариты |
Малые |
Большие |
Большие |
Средние |
Средние |
Обслуживание / Стоимость |
Простое / Дешевое |
Сложное / Дорогое |
Сложное / Дорогое |
Сложное / Дорогое |
Сложное / Дорогое |
